Переделка люминесцентных светильников на светодиодные.
Все мы видим как шагнули вперёд светодиодные технологии за последнее время, вот и я задумался как переделать светильники с люминесцентными лампами не затратно и просто. Прежде всего для увеличения интенсивности светового потока, а также срок службы светодиодов в разы больше. Еще одним немаловажным преимуществом это работа светодиодов в зимнее время в отрицательных температурах. Если люминесцентные лампы отказываются светить на морозе, то светодиоду холод не почём.

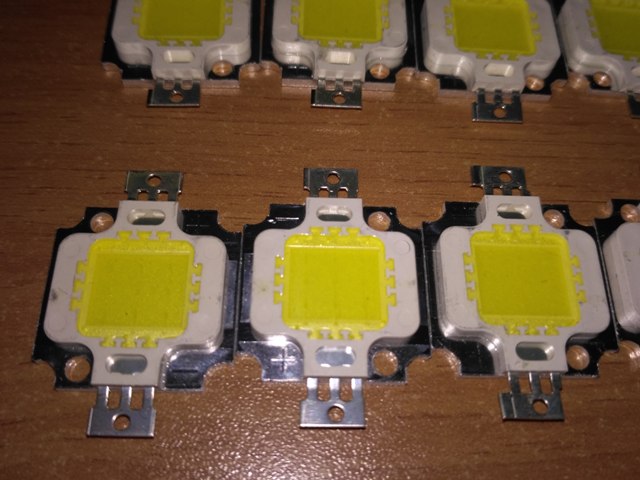

Недорогие светодиоды по 10 Вт. напряжением 10-12 В. заказал на Али. Выбрал белые, так как тёплый белый уступает ему по интенсивности света.

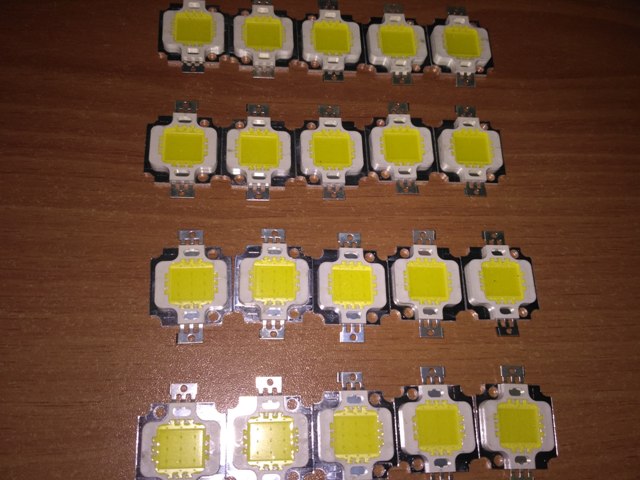

Заказал 40 штук по 10 штук на светильник. В описании указано 10 Вт, в реальности меньше. Так как светодиоды дешёвые, не ждите от них реальной мощности.
Светодиоды закзывал ЗДЕСЬ, а ренее покупал у ЭТОГО продавца, тоже нормальные.
Также и ток указан 900 мА, на самом деле его рабочий ток в двое меньше, порядка 350-450 мА. Выше 450 мА светодиод светит также, только срок службы его резко уменьшается.
Поэтому выбрал драйвера с ограничением по току 300 мА. А по напряжению на выходе драйвер саморегулирующийся от 60-120 В. в зависимости от нагрузки. Светодиоды подключать будем последовательно по 10 штук. Драйвер вытягивает 11 штук, и чтоб он работал не на пределе своих возможностей светодиодов будет 10 шт на драйвер.

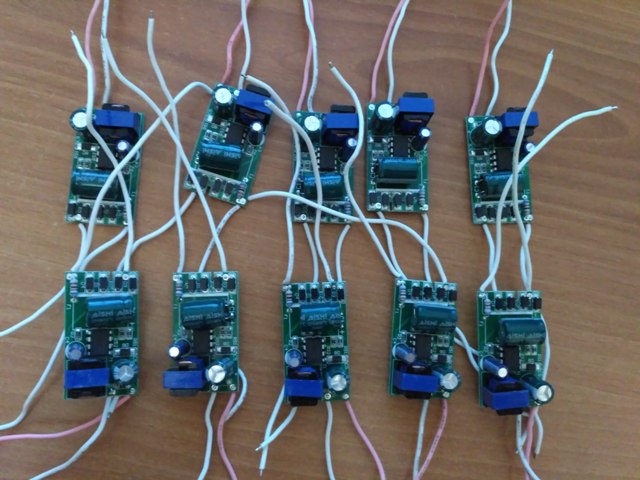

Вид драйвера сверху. Очень крошечный. Брал набором 10 штук, так дешевле. Корпуса у них нет, просто плата. В корпусе стоят дороже. Для размещения в светильнике можно подобрать под него небольшую пластиковую коробочку, что я и сделаю.

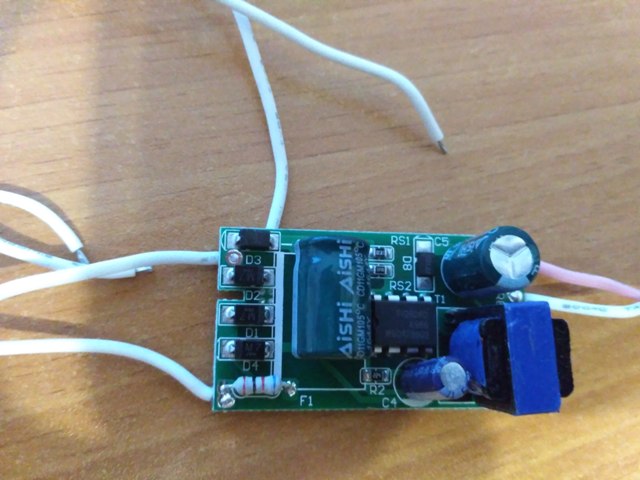

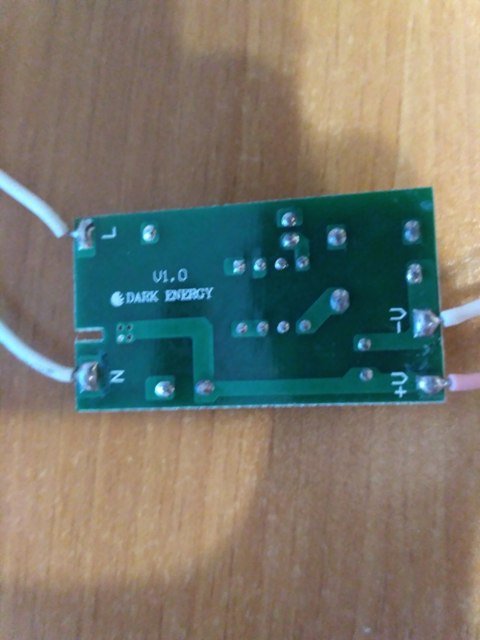

Так он выглядит с обратной стороны. Вход переменка от 180 до 260 Вольт (L и N) полярность не важна, буквенные обозначения просто для указания входных выводов. Выход постоянка от 60 до 120 Вольт (+U и -U) Драйвера покупал ТУТ.
Далее вытаскиваем с наших светильников фальшпанель и убираем с неё всё - это лампы, дросселя или балластники, стартёры и держатели, провода и даже клемник. Вообщем всё.

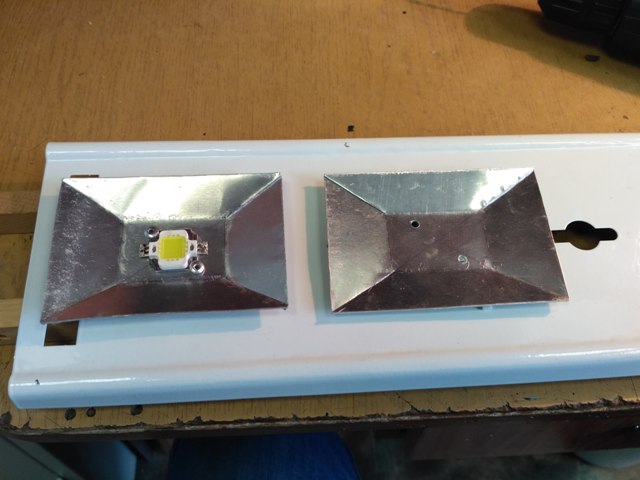

Для теплоотвода светодиодов я вырезал из аллюминиевого листа прямоугольники 70х100 мм. с надрезами по диагонали. И загнул (см. фото.) с прямоугольником по центру 30х45 мм.
Сделал таких 40 штук. Заняло это у меня не долго пару часов. Из инструмента линейка, шариковая ручка, ножницы по металлу, и небольшие тисочки или наковаленка.

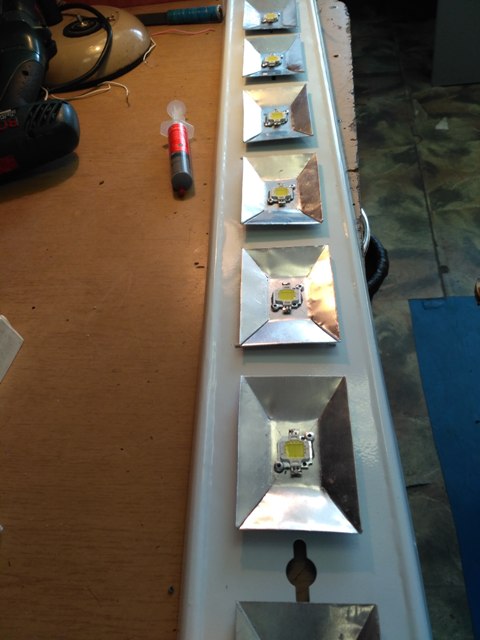

С помощью заклёпочника и самых маленьких заклёпок приклепал светодиоды с рефлекторами-радиаторами к панели светильника примерно на одинаковом расстоянии друг от друга, оставив больше расстояние где отверстия под крепление панели.

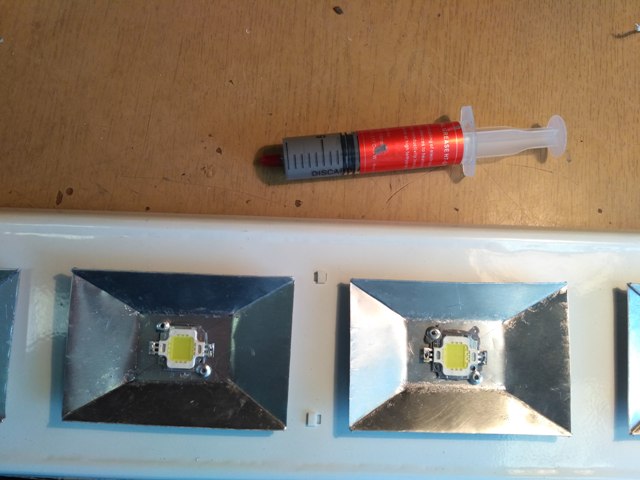

Под светодиоды и отражатели обязательно наносим термопасту, для лучшего теплоотвода. Большой тюбик термопасты 30 грамм тоже заказывал на Али, стоит сущие копейки, только ждать долго доставку.
Термопасту заказывал ЗДЕСЬ.

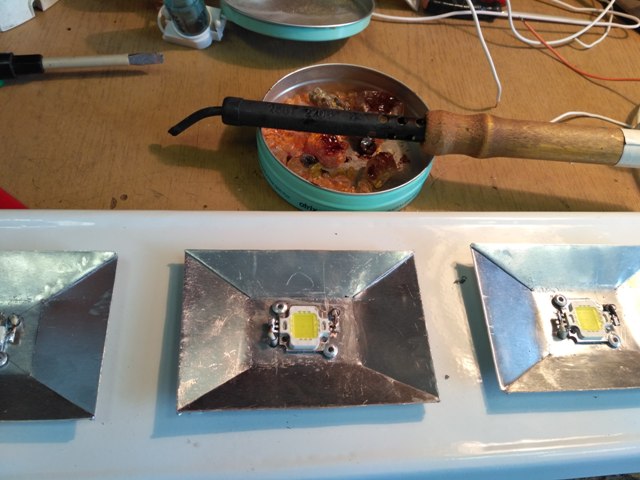

Далее сверлим отверстия под провода и припаиваем. Не забываем хорошо кисточкой убрать стружку, чтоб не замкнуло, а также проводочки поместить в кембрик в местах входа в отверстия.

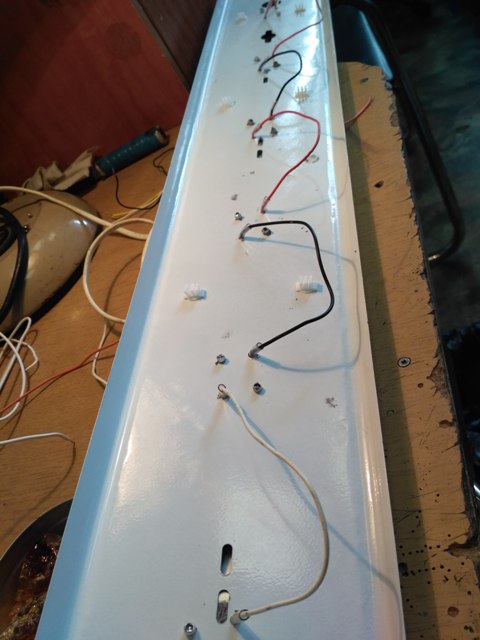

С обратной стороны это будет выглядеть так. Дальше закрепляем клемник и драйвер в коробочке. И вуаля, светильник почти готов, осталось поместить в корпус и подключить к сети.
Светодиоды заказывал ЗДЕСЬ и ранее ЗДЕСЬ. Драйвера для светодиодов покупат ТУТ. Доставка быстрая, 2-3 недели.
Термопасту заказывал ЗДЕСЬ. Доставка долгая, 1,5-2 месяца.
Видео того что получилось можно посмотреть здесь:

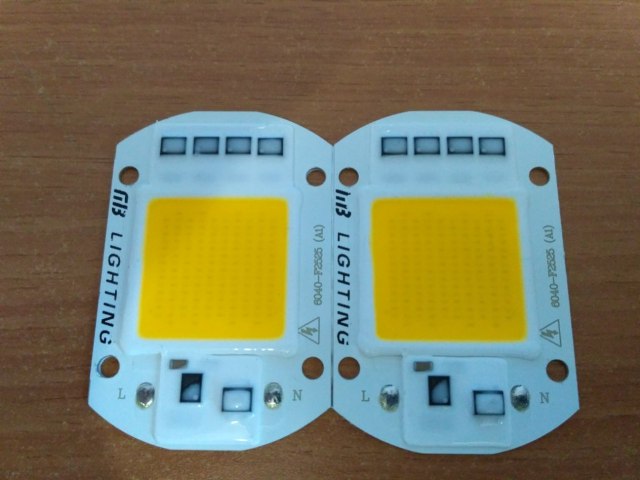

Светодиодная матрица 50 Вт со встроенным драйвером.
Решил сделать в гараж освещение над рабочей зоной. Выбрал данный светодиод чтоб не заморачиваться с драйвером. И цена у него очень демократичная, я брал около 150 руб. штука. Заказывал ТУТ

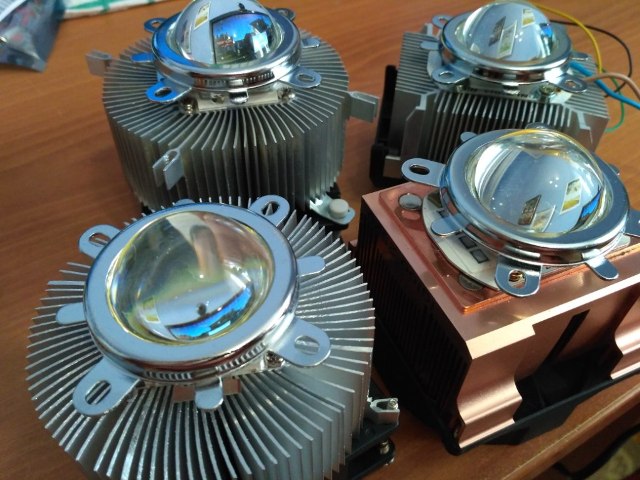

Для больших матриц необходим хороший теплоотвод, так как они сильно греются. Радиаторы от старых процессоров подошли замечательно. Для данных матриц нужны с плоской поверхностью, пару мне пришлось сточить на наждаке.
Линзы для фокусировки пучка света тоже высмотрел на Али. Нашёл недорогие и у проверенного продавца ЗДЕСЬ

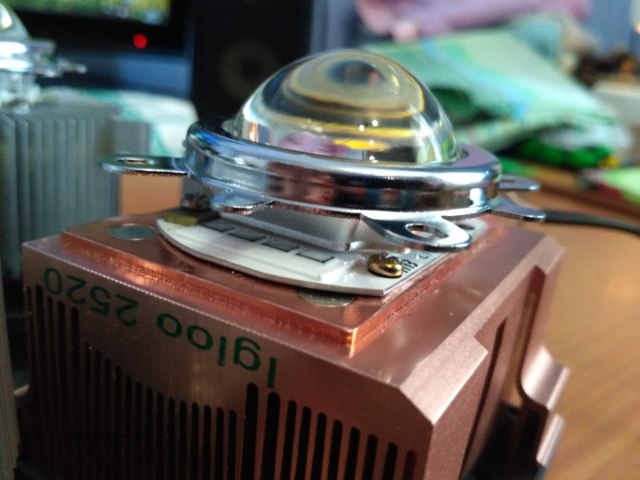

Пришлось немного повозиться чтоб закрепить диоды и линзы на радиаторах. Просверлить и нарезать резьбу.
Куллера тоже от старых компов подобрал не оборотистые, чтоб не сильно шумели. Питания для куллера - зарядка на 12 Вольт, подойдёт даже на 1 Ампер. У меня одна нашлась. Ну если не найдёте можно заказать ТУТ

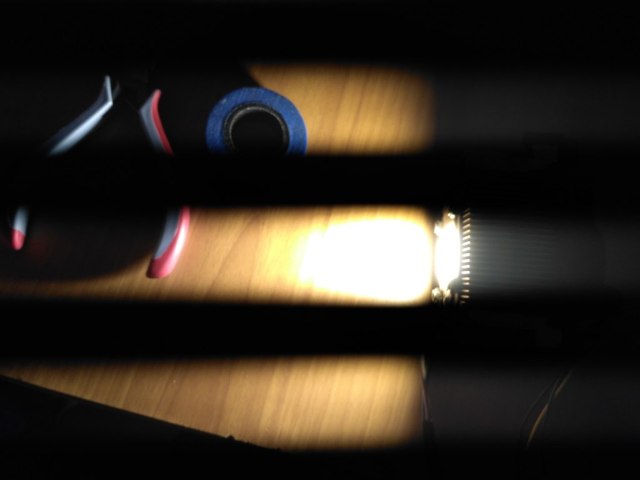

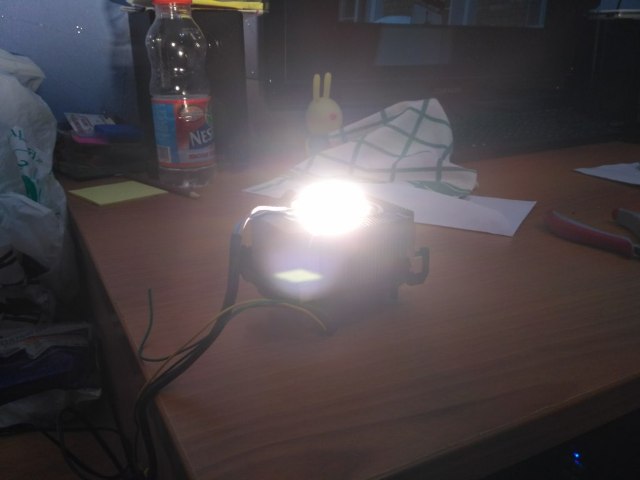

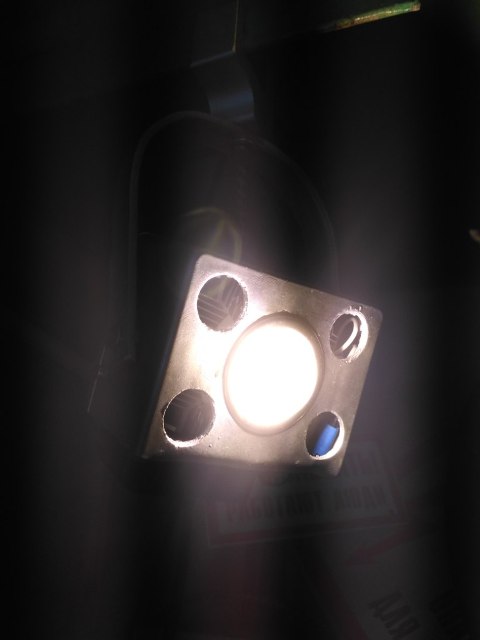

Светит хорошо - ярко, но есть мерцание, на фото хорошо видно. Для жилых помещений не пойдёт такой свет, он утомляет. Но иногда повозиться с машиной в гараже в самый раз.

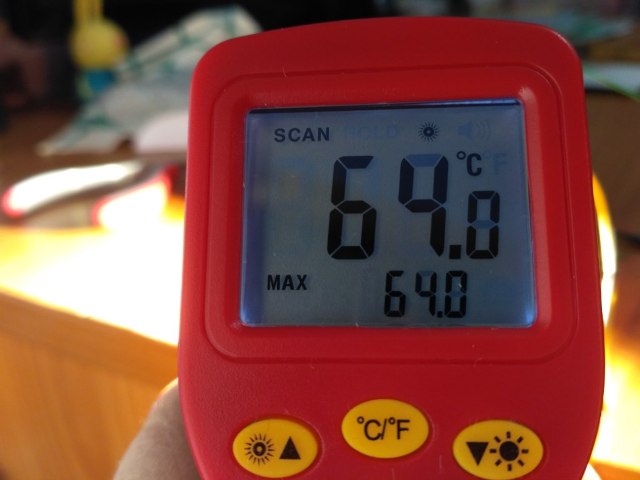

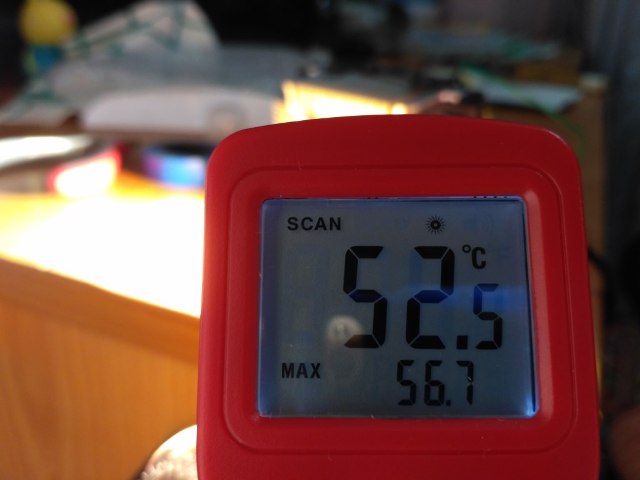

Через время замерил температуру на самом кристалле, нормально не превышает допустимой +70 С. Это с учётом того, что в квартире +27 С. В гараже никогда у нас так жарко не бывает даже летом.
На радиаторе у самого светодиода и того меньше. Данный прибор для дистанционного замера температуры я брал ЗДЕСЬ
Имеет сравнительно небольшую погрешность, отзыв тоже будет в разделе электроники. И на ЭТОТ тоже, я его покупал раньше, тоже замечательный.

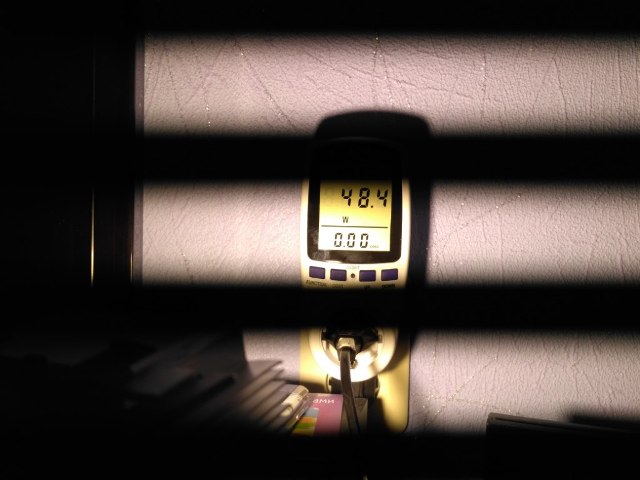

Ваттметром проверил потребляемую мощность, именно только диода без куллера она составила 48,4 Ватта. При заяленных 50 это неплохой результат, учитывая небольшую разницу напряжения в сети это полностью соответствует.
Ваттметр тоже брал на али, ссылка ВОТ

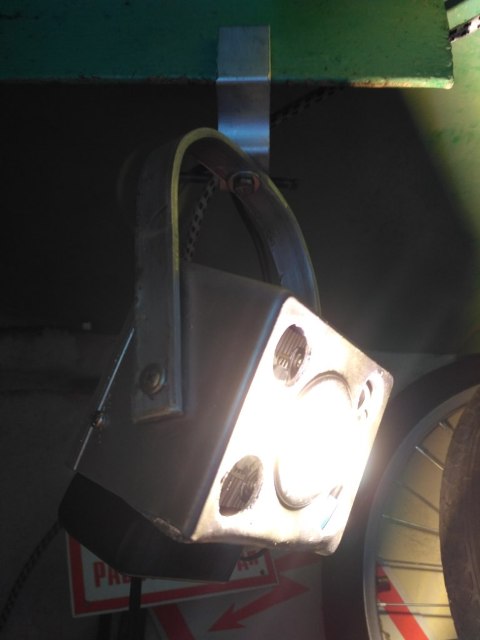

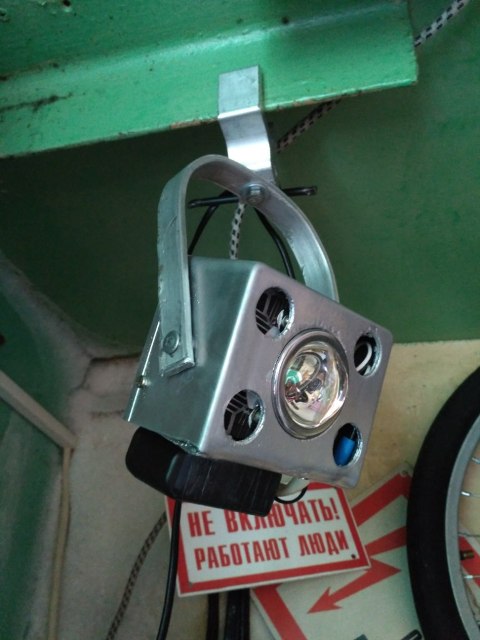

Далее я подобрал небольшую плассмасовую коробочку, закрепил всё внутри, сделал отверстия для вентиляции. Кронштейн с металлической полосы со струбциной позволяет закрепить прожектор где удобно и повернуть под нужным углом.
Получился очень компактный, мобильный, яркий, удобный и почти бесшумный прожектор.
